Високочестотна смесена дъскаимат характеристиките на стабилно високо{0}}честотно предаване на сигнала, ниски загуби и ниски смущения по отношение на производителността и се използват широко в комуникационни базови станции, радарни системи, сателитна навигация и други области. Производственият процес на високо-честотни смесителни плочи обаче е сложен и тестването за целостта на сигнала се превръща в ключова връзка за гарантиране на тяхната ефективност:
1, Основни понятия за висока честотаСмесена дъска

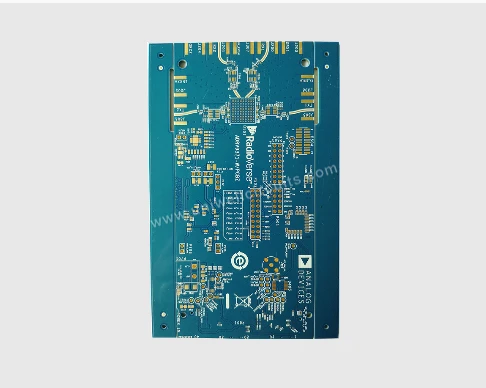

Висока честотахибридната платка е специален тип печатна платка, която се характеризира със смесване на материали с различни диелектрични константи (Dk) и коефициенти на загуба (Df), за да отговори на изискванията за високо-честотно предаване на сигнала. Обичайните материали включват политетрафлуоретилен (PTFE), керамични пълнежни материали,FR-4, и т.н. Чрез разумен дизайн и съвпадение на материалите, високо-честотните хибридни панели могат да постигнат ниски загуби, ниски преслушвания и добро съвпадение на импеданса във високо-честотни среди.
2, Необходимостта от тестване на високо{1}}честотни смесени сигнали от притискаща плоча
Във високо{0}}честотното поле целостта на сигнала (SI) е основният индикатор за измерване на производителността на платките. Поради сложността на своя материал и структура, високо-честотните хибридни панели лесно се влияят от следните фактори по време на предаване на сигнала:
Диелектрична загуба: Коефициентът на загуба (Df) на даден материал може да причини отслабване на енергията на сигнала.
Несъответствие на импеданса: Неправилният дизайн на веригата или непоследователните свойства на материала могат да доведат до несъответствие на импеданса, което води до отражение на сигнала и кръстосани смущения.
Електромагнитни смущения (EMI): Високочестотните сигнали могат лесно да генерират електромагнитно излъчване, засягащо нормалната работа на околните вериги.
Топлинен ефект: По време на предаването на високо{0}}честотни сигнали се генерира топлина, което влияе върху стабилността и надеждността на печатната платка.
Следователно провеждането на тестване на сигнала върху-високочестотни смесителни плочи е ключова стъпка за гарантиране на тяхната ефективност.
3, Съдържанието на високо{1}}честотното смесено тестване на сигнала на притискащата плоча
Тестването на сигнала на високочестотни смесителни плочи- включва главно следните аспекти:
S-тестване на параметри
Параметрите на разсейване са важни индикатори за измерване на ефективността на високо{0}}честотни вериги, които могат да отразяват отражението, предаването и пресичането на сигналите. Чрез използване на векторен мрежов анализатор (VNA) за измерване на S-параметрите на PCB може да се оцени съвпадението на импеданса, загубата на вмъкване и загубата при връщане на платката.
Тест за отражение във времева област (TDR).
TDR тестът определя разпределението на импеданса и местоположението на дефекта на веригата чрез изпращане на стъпков сигнал към печатната платка и наблюдение на отражението на сигнала. TDR тестването може интуитивно да отрази съгласуването на импеданса на високо-честотни хибридни пластини, помагайки на дизайнерите да оптимизират дизайна на веригата.
Тест за очна диаграма
Тестването на очна диаграма е важно средство за оценка на качеството на високо{0}}скоростните цифрови сигнали. Чрез анализ на очна диаграма могат да се определят трептенето, шумът и амплитудното затихване на сигнала, за да се гарантира качеството на предаване на сигнала.
Тестване за електромагнитна съвместимост (EMC).
EMC тестването се използва за оценка на електромагнитното излъчване и способността за-смущения на високо-честотните хибридни панели. Тествайте интензитета на излъчване и ефективността срещу -смущения на печатната платка чрез екранирана стая и спектрален анализатор, за да осигурите съответствие със съответните стандарти (като CISPR 22, FCC част 15 и др.).
Изпитване на топлинна ефективност
По време на предаването на високо{0}}честотни сигнали се генерира топлина, която влияе върху надеждността на печатната платка. Тествайте термичното разпределение на печатната платка и оценете нейните характеристики на разсейване на топлината, като използвате оборудване за термично изображение и други устройства.
