Като основен компонент на аудио оборудването, дизайнът и производителността нааудио платкаиграят решаваща роля за качеството на звука, функционалното изпълнение и цялостната стабилност на аудио системата. Различните типове аудио платки имат значителни разлики в множество аспекти, които пряко влияят върху качеството и пазарното позициониране на аудио продуктите. По-долу ще се задълбочим в разликите на аудио платките от множество измерения.

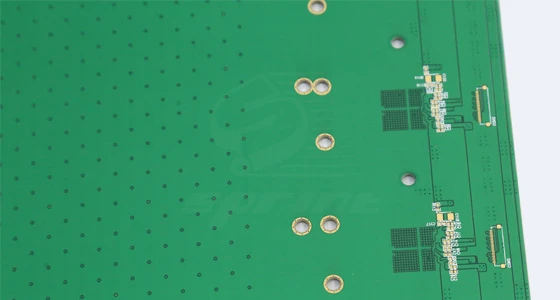

Разлики в слоевете и структурите
Еднослойна платка
Структурата е най-простата, съдържаща само един проводящ слой, върху който са завършени всички връзки на веригата. Този тип печатна платка има ниска цена и сравнително прост производствен процес и е по-често срещан в ранното опростено аудио оборудване и ни-клас аудио продукти, които са силно чувствителни към цената. Въпреки това, поради ограниченото пространство за окабеляване само на един слой, сложността на неговото окабеляване и броят на компонентите, които може да побере, са силно ограничени, което го прави по-малко подходящ за звуков дизайн със сложни функции и високи изисквания за оформление на веригата.
Двуслойна платка
Снабден с два проводими слоя, електрическата връзка между двата слоя се постига чрез метализирани отвори. В сравнение с едно-слойните платки, дву-слойните платки имат значително подобрено пространство за окабеляване, което позволява по-сложни схеми на схеми и побира повече компоненти. Това позволява на аудио оборудването да интегрира повече функции, като например добавяне на някои прости вериги за настройка на звуковия ефект. В някои продукти от среден до нисък клас, като домашни високоговорители и компютърни високоговорители, широко се използват дву-слойни платки, които намират добър баланс между цена и функционалност.
Многослойна платка
Обикновено се състои от четири или повече проводящи слоя, които са свързани един с друг чрез отвори или слепи заровени отвори. Многослойните платки значително подобряват плътността на сглобяване и гъвкавостта на окабеляването на платките. При високо-аудиооборудване, много-слойните платки са предпочитани поради необходимостта от обработка на сложни аудио сигнали, много-канален изход и мощни функции за управление на мощността. Например високоговорителите за наблюдение на професионално звукозаписно студио може да имат платки, проектирани с 6, 8 или дори повече слоя, като всеки слой отговаря за различни функции като сигнален слой, захранващ слой, заземяващ слой и т.н., ефективно намалявайки смущенията на сигнала, подобрявайки стабилността и точността на предаването на аудиосигнала и осигурявайки високо-качество на звука.
Разлики в материалите на субстрата
Обикновена плоскост от фибростъкло
Това е най-широко използваният субстрат в аудио платки. FR-4 се прави чрез потапяне на плат от стъклени влакна в епоксидна смола и горещо пресоване, което има добра електрическа изолация, механични свойства и стабилност на размерите. Той може да се адаптира към работния температурен диапазон на повечето конвенционални аудио съоръжения и цената му е сравнително достъпна. Той се използва широко в различни аудио продукти от начално ниво до среден до висок клас. Както обикновените домакински Bluetooth високоговорители, така и някои модули на професионални сценични високоговорители може да използват платки от материал FR-4.
Платка на метална основа
Използвайки метални материали като алуминий, мед и др. като субстрати, металните субстрати имат отлично разсейване на топлината. По време на работа на аудио оборудване, особено усилвател на мощност и други части, се генерира голямо количество топлина. Ако разсейването на топлината не е навременно, това ще повлияе на производителността и живота на електронните компоненти, като по този начин ще се отрази на качеството на звука. Металните печатни платки могат бързо да разсейват топлината, като гарантират, че компонентите на платката работят при подходяща температура. Ето защо в професионалните усилватели с висока-мощност, аудио системите за автомобили и друго аудио оборудване, което изисква високо разсейване на топлината, широко се използват платки на метална основа, което помага да се подобри стабилността и надеждността на оборудването и да се гарантира качество на звука при дългосрочна-работа с високо натоварване.
Високочестотна платка
Когато аудиосистемата включва обработка на високо-честотен сигнал, като например някои безжични аудиооборудвания от висок-клас, които трябва да обработват високо-честотни безжични сигнали като Bluetooth и Wi-Fi, както и да обработва точно високо-честотни аудио сигнали, са необходими високо-честотни платки. Високочестотните платки имат характеристиките на ниска диелектрична константа и ниска диелектрична загуба, което може ефективно да намали затихването и изкривяването на сигнала по време на предаване, гарантирайки целостта и точността на високо-честотните сигнали. Обичайните високочестотни платки включват политетрафлуоретилен и неговите смесени материали. Въпреки че цената е висока, те са незаменими в-аудио продукти от висок клас, които преследват върховно качество на звука и безжично предаване.
