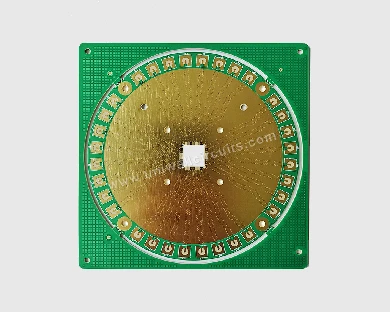

1, Основните функции на интегрираната платка за тестване на чипове за съхранение и изчисление
Интегрираният чип за съхранение и изчисление нарушава традиционния режим на разделяне на „компютинг за обработка на съхранение на данни“ чрез дълбоко интегриране на единици за съхранение и изчислителни единици. Неговите изисквания за тестване включват проверка на изчислителната мощност и точност на изчислителната единица, тестване на скоростта на четене и запис на паметта, капацитета и стабилността, както и оценка на ефективността на предаване на данни и контрол на потреблението на енергия в състояние "изчислително сътрудничество за съхранение". Основните функции на интегрираната платка за тестване на чипове за съхранение и изчисление осигуряват поддръжка за горните изисквания за тестване, включително следните три аспекта:
Прехвърляне на сигнал: Постигане на прецизна връзка между щифтовете на интегрирания чип за съхранение и изчисление и външно оборудване за тестване, предаване на резултатите от изчисленията, състоянието на съхранението и други сигнали, извеждани от чипа към оборудването за тестване без изкривяване, и в същото време предава инструкциите за управление, издадени от оборудването за тестване към чипа. В отговор на високо{1}}изискванията за високочестотен сигнал и паралелно предаване на данни на интегрирани чипове за съхранение и изчисления, е необходимо да се осигури целостта на предаването на сигнала и да се избегнат отклонения в данните от теста, причинени от отражение на сигнала и кръстосани смущения.
Поддръжка на захранване: Множество вериги на захранване са конфигурирани да отговарят на изискванията за напрежение на различни модули на интегрирания хранилище и изчислителен чип в отговор на разликите в потреблението на енергия в различните работни режими (чист режим на съхранение, чист изчислителен режим и съвместен режим на съхранение). Чрез оптимизиране на разположението на равнината на захранването и конфигурацията на филтриране, шумът от захранването се потиска, за да се осигури стабилно захранване за чипа по време на тестване и да се избегне влиянието на колебанията в захранването върху автентичността на резултатите от теста.
Адаптиране на много сценарии на теста: комбиниране на изискванията за производителност на интегрирания чип за изчисление на паметта в крайни изчисления, AI разсъждения, център за данни и други сценарии на приложения, резервни тестови интерфейси и точки за разширение и поддръжка на много{0}}дименсионални параметрични тестове като изчислителна мощност на чип, консумация на енергия, забавяне и честотна лента на съхранение. Едновременно съвместим с различни спецификации на модули за разсейване на топлината, симулиращи работното състояние на чиповете при различни условия на разсейване на топлината, гарантирайки, че резултатите от тестовете покриват практически сценарии на приложение.
2, Гаранция за производителност на интегрирана платка за тестване на чипове за съхранение и изчисление
Точността на тестовите данни за съхранение и изчисление на интегрирани чипове директно определя дали чипът отговаря на целите на дизайна. Печатната платка за тестова платка трябва да отговаря на изискванията за високо-прецизно тестване и висока стабилна работа чрез следните характеристики на работа:
Гаранция за цялост на сигнала: Предаването на данни по време на „изчислителното сътрудничество за съхранение“ на интегрирания чип за изчисление за съхранение е предимно високо-скоростни паралелни сигнали. Ако сигналът отслабва или забавя окабеляването на печатната платка, това ще причини отклонение между получения сигнал от оборудването за тестване и действителния изходен сигнал на чипа, което ще повлияе на преценката за производителността на чипа. Следователно печатната платка на тестовата платка трябва да използва висока температура на встъкляване, субстрат с ниски диелектрични загуби, да контролира дължината на следата и съвпадението на импеданса, да намали отражението на сигнала и пресичането и да гарантира целостта на високо-скоростното предаване на сигнала.
Гаранция за цялост на захранването: Мигновените флуктуации на тока, генерирани от изчислителната единица и единицата за съхранение на интегрирания чип по време на работа, ако срещнат висок импеданс на равнината на захранването, ще причинят флуктуации на напрежението, ще повлияят на стабилността на логическото ниво на чипа и дори ще доведат до неправилна работа на чипа по време на тестване. Печатната платка на тестовата платка намалява импеданса на захранването, потиска шума на захранването и осигурява стабилно захранване на чипа чрез увеличаване на площта на равнината на захранване, оптимизиране на разположението на равнината на захранване и равнината на заземяване.
Гаранция за механична стабилност: По време на процеса на тестване печатната платка на тестовата платка трябва да се сглобява и разглобява многократно с приспособлението за тестване и радиатора на чипа и може да се сблъска с температурни промени. За да се избегне напукване в точката на заваряване и счупване на телта, причинени от недостатъчна структурна здравина на платката, е необходимо да се използват удебелени субстрати, да се добавят подсилени рамки или метални опорни конструкции и да се изберат устойчиви на висока-температура спойки и материали за подложки, за да се гарантира механичната стабилност на платката при честа работа и температурни промени.
3, Ключови точки на процеса на съхранение и изчисление на интегрирана платка за тестване на чипове
Производственият процес на платката за тестване на интегрирани чипове за съхранение и изчисление пряко влияе върху надеждността на тестването. По време на масовото производство и употреба, следните етапи на процеса трябва да бъдат внимателно контролирани:
Процес на подложка: В отговор на характеристиките на малкото разстояние между щифтовете на високо-плътното опаковане на интегрирани чипове за съхранение и изчисления, се изисква строг контрол на отклонението в размера на подложката и се използват процеси за обработка на повърхността, като -безоловно пръскане с калай или отлагане на злато. Процесът на потапяне на злато може да подобри устойчивостта на подложката срещу окисляване и надеждността на връзката, да избегне лошия контакт между чипа и платката, причинен от окисляването на подложката, и да осигури предаване на сигнала и стабилност на захранването.
Чрез процес: За да се постигне много{0}}слойно окабеляване, е необходимо да се свържат сигнали и захранване между различни слоеве чрез отвори. За високо-маршрутизиране на сигнала паразитната индуктивност и капацитет през отворите могат да повлияят на целостта на сигнала. Слепи дупки и заровени дупки трябва да се използват вместо традиционните отвори, за да се намалят смущенията от отворите върху сигналите и да се намали дебелината на платката. Необходимо е стриктно да се контролира диаметърът-на проходния отвор и дебелината на стената, за да се избегнат прекъсвания на изпитването, причинени от лоша-проводимост на проходния отвор.
Процес на тестване: Необходими са проверка на външния вид и тестване на електрическите характеристики, преди да напуснете фабриката. Проверката на външния вид изисква проверка за дефекти като драскотини по повърхността на платката, отделяне на маската за запояване и деформация на подложките за запояване; Тестването на електрическите характеристики проверява проводимостта, изолацията и съвпадението на импеданса на тялото на платката чрез професионално оборудване. В отговор на изискванията за тестване на интегрирани чипове за съхранение и компютърни чипове е необходимо да се проведе тестване на среда с висока-температура и висока влажност и тестване на вибрации, за да се провери надеждността на платката при дългосрочни-сценарии на използване и да се осигури стабилна производителност по време на цикъла на тестване.
