Shenzhen Uniwell Circuits Co., Ltd. е един от водещите производители и доставчици на Uniwell вериги 10 слоя със задно пробиване и отвор за диск HDI платка в Китай, също така поддържа персонализирано обслужване с ниска цена. Ако възнамерявате да закупите висококачествени вериги Uniwell 10 слоя със задно пробиване и HDI платка с отвор за диск, добре дошли да получите оферта от нашата фабрика.

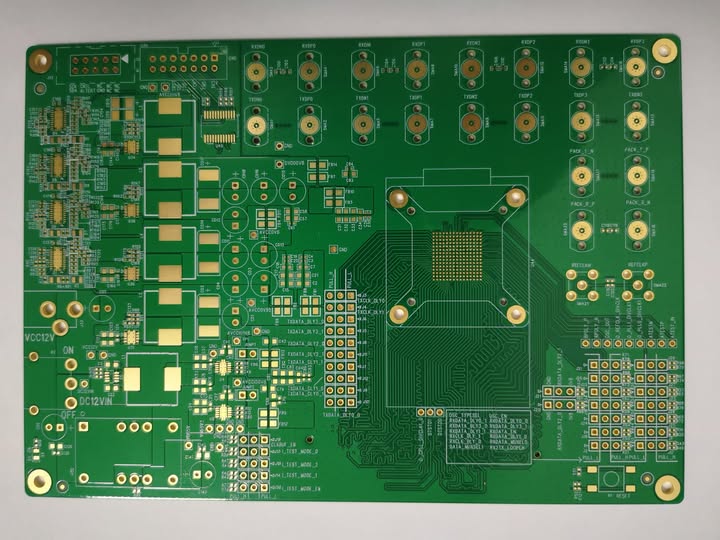

10-слойна задна дупка + дупка за диск HDI платката е персонализиран продукт от висок-клас печатни платки, предназначен за сценарии с високо-сигнал.
Параметри на производствения процес на продукта
Слоеве: 10 слоя
Материал: TU933+
5 комплекта задни свредла+отвори за дискове
Основни основни параметри
Слоеве и структура: Фиксирана 10-слойна структура, поддържа 5 комплекта дизайн на процеса на обратно пробиване+дисков отвор, може да бъде симетрично подреден според нуждите, подходящ за интегриране на комплексна верига
Конфигурация на платката: Могат да бъдат избрани платки с висока скорост и ниски загуби като TU933. Тази етикетирана платка има DK стойност от 3,16 и df стойност от 0,0025 и има отлични високо{4}}характеристики за предаване на сигнала. Той също така поддържа персонализирано смесване на други материали като висок TG FR-4
Основни спецификации: Стандартната дебелина на плочата е 1,6 mm и 2,0 mm, поддържаща персонализиране в диапазона от 0,8-3,0 mm, с толеранс на дебелината на плочата, контролиран в рамките на ± 0,07 mm; минималната ширина на линията и разстоянието може да достигне 1,8 mil/1,8 mil, а стандартната производствена спецификация е 2 mil/2 mil.
Типични сценарии за приложение
Стойността на процеса на обратно пробиване + отвор на диск: Обратното пробиване може да премахне излишната част от проходния-отвор, като ефективно намалява отражението на сигнала и намалява-загубата на високоскоростен сигнал при предаване; Процесът на отваряне на диска подобрява плътността на окабеляването, намалява пространството за монтиране на чипове и е подходящ за опаковъчни устройства с висока -плътност като BGA
Точност на пробиване: В комбинация с технология за лазерно пробиване и механично пробиване, минимален отвор от 0,1 mm може да бъде обработен, с точност на позицията на отвора, контролирана в рамките на ± 0,015 mm и обща точност на позициониране от ± 0,02 mm
Контрол на качеството: Целият процес преминава множество инспекции, като тестване на електрическа проводимост/изолация, 1000 термични цикъла при -40 градуса ~125 градуса, рентгенови тестове и т.н., отговаряйки на високите изисквания за надеждност на промишления контрол и автомобилните области
Повърхностна обработка: поддържа имерсионно злато (3-10 μm дебелина) OSP, Могат да бъдат избрани множество процеси като пръскане с калай и схемата за отлагане на злато може да подобри антиоксидантния капацитет и твърдостта на повърхността, отговаряйки на изискванията за дългосрочна стабилна употреба.
Типични сценарии за приложение
Основно насочени към полета от висок клас с високи изисквания за цялост и интеграция на сигнала, включително:
Високоскоростен сигнален модул за индустриално контролно оборудване и сървърни дънни платки
Автомобилна система за асистирано шофиране ADAS, нова система за управление на батерията BMS за превозни средства
Малки и изключително надеждни сценарии като медицински електронни устройства и контролери за дронове от висок клас.
поддържа пълно персонализиране на параметрите на този продукт и осигурява-услуга PCBA на едно гише с контролируемо време за доставка. За спешни поръчки може да поддържа бърза доставка на проби в рамките на 24-48 часа.
висока-честота,HDI,fr4
