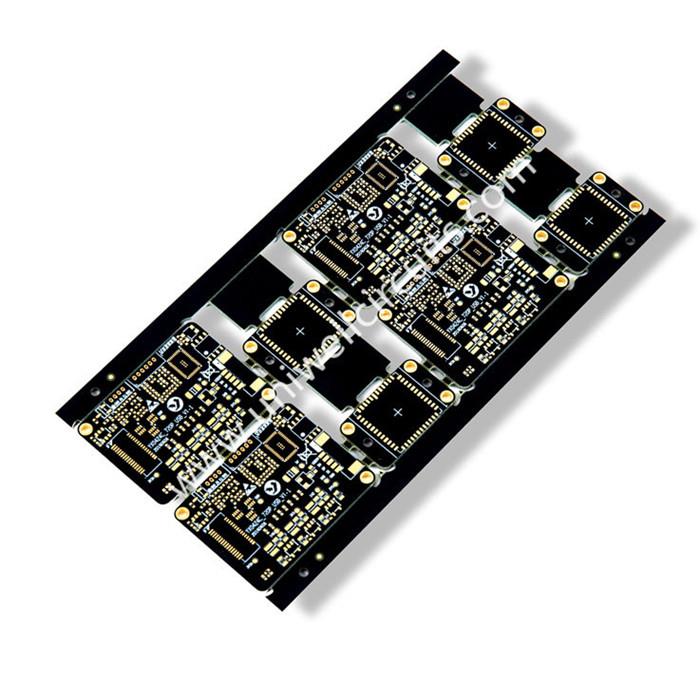

1.Продуктите описват
спецификация
Слой: 4
Дебелина на дъската: 1,6 мм
Повърхностна обработка: потапящо злато.
Материал: FR4 TG170.
Минимална ширина на линията / разстояние на линията: 4 / 4mil
Мин. Дупка: 0,2 мм
Специални изисквания: контрол на импеданса
2. Информация за фирмата
Uniwell вериги съвместно., Ldd., Производител на печатна платка, предлага по поръчка дизайн PCB и PCB монтаж. Широка гама от крайни пазари, които включват PCBA за автомобилостроенето, комуникациите, компютрите, потребителите, индустрията и здравеопазването. 40% от нашите родукти се изнасят на чужди пазари, основно на пазара в Източна Европа.
3.PCB способност за производство
Материал | FR4, CEM-3, метална сърцевина, |
Свободен от халоген, Роджърс, PTFE | |
Макс. Размер за довършителни табла | 1500X610 мм |
Мин. Дебелина на борда | 0,20 мм |
Макс. Дебелина на борда | 8.0 mm |
Погребан / незрящ път (без кръстосване) | 0,1 mm |
Аспектната част | 16:01 |
Мин. Размер на пробиване (механичен) | 0,20 мм |
Толерантност PTH / отвор за притискане / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Брой слоеве | 40 |
Макс. мед (вътрешен / външен) | 6OZ / 10 OZ |
Пропускливост на пробиване | +/- 2mil |
Регистрация от слой на слой | +/- 3mil |
Мин. ширина / пространство на линията | 2.5 / 2.5mil |
BGA pitch | 8mil |
Повърхностна обработка | HASL, HASL без олово, |
ENIG, потапяне сребро / калай, OSP |

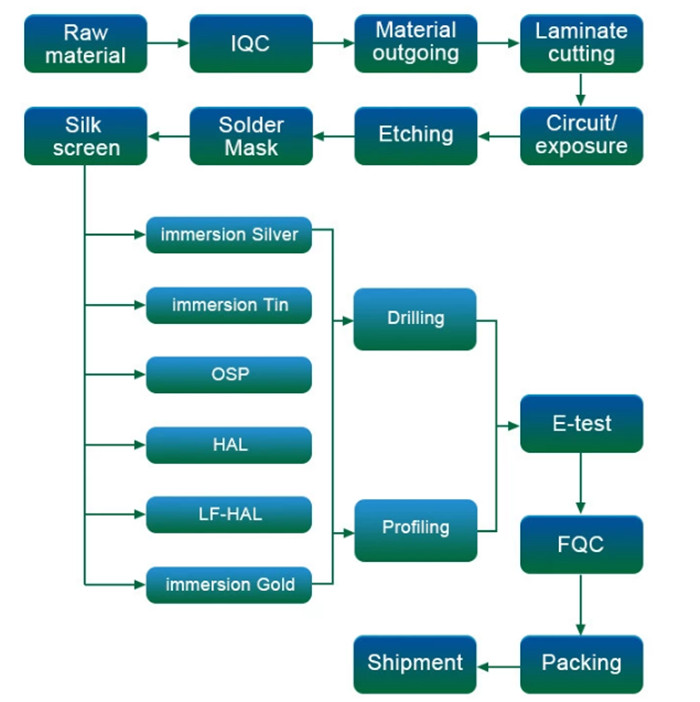

4.ПЦБ диаграма
5.Tg стойност
Температурата на встъкляване (Tg) е важен нормативен размер за основния материал, който определя температурата, при която матрицата на смолата се превръща от стъклено, крехко състояние в мека, еластична.
Тг стойността на основния материал поставя тук горна граница, при която матрицата на смолата се разлага и възниква последваща деламинация. Така Tg не е стойността на максималната работна температура, а по-скоро тази, която материалът може да издържи само за много кратко време.
Указание за непрекъснато термично натоварване е работна температура приблизително 25 ° C под Tg.
Когато температурата на встъкляване (Tg) е над 170 ° C, то се отнася за материал с висок Tg.
Високите Tg материали имат следните свойства:
● Висока стойност на температурата на потока от стъкло (Tg)
● Трайност при висока температура
● Дълготрайна дълготрайност при разслояване
● Ниска експанзия (CTE)
Ако не изберете кой TG за вашата печатна платка, моля свържете се с нас, с удоволствие ще ви помогнем.
