Алуминиев потапящ калай PCB
1.Продуктите описват

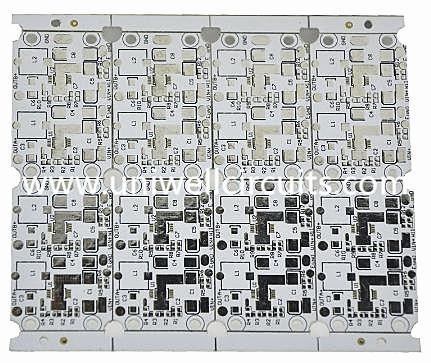

Алуминиев потапящ калай PCB
Обща спецификация за алуминиева печатна платка
Слой №: 1 слой
Размер на модула / мм: 332 * 332 мм
Материал: Алуминий
Завършена дебелина: 1,6 мм
Готов мед: 70um
Повърхностна обработка: HAL (без олово), потапяне злато / сребро / калай, OSP, позлатяване
Соларна маска: бяла
Silkscreen: бял
Приложение: всички видове LED светлини
Uniwell може да направи 1слойни, двуслойни, многослойни алуминиеви печатни платки. И повърхността може да бъде златно покритие, HASL, Lead Free, OSP. Минималният размер на дупката може да бъде 0,2 мм (8 мили). 1 oz, 2 унции, 3 унция дебелина мед е на разположение.
Uniwell също така може да предложи продукти от типа "proto" да произвеждат бързо и насипно производство. Експресията може да се посрещне. Най-ниската цена е конкурентна и качеството е гарантирано.
2. Информация за фирмата
Uniwell схемите са източникът на всички ваши висококачествени PCB нужди!
От 2007 г. ние предоставяме висококачествени ПХБ на множество компании в широк спектър от индустрии, от потребителска електроника до телекомуникации, нова енергия, космическа промишленост, автомобилостроене и др. Нашите клиенти варират от компаниите от Fortune 500 до еднолични стартиращи фирми.
Unwell схеми работи с метални PCB / LED PCB в продължение на няколко години. Ние имаме натрупани богат опит и знания в производството на алуминий PCB от едностранно до двустранно, които се използват главно в LED осветление индустрия. Очакваме с нетърпение да бъде вашият дългосрочен партньор в Китай.
Нашата строга система за контрол на качеството:
• UL признати
• Автоматична оптична проверка
• 100% отворено кратко изпитване
• IPC A-600G
• ISO 9001-, ISO 14001-, ISO / TS 16949, ISO13485, IATF-16949, сертифицирани по OHSAS18001
• Статистически контрол на процесите (SPC)
• Управление на импеданса
3. Услуги и поддръжка:
• Услуги за обслужване на клиенти: On line Email / Telephone / EC предоставя 24-часови услуги на клиенти; Големи продажби, продажби, следпродажбени услуги
• Примерна наличност и политика: Примерна котировка в рамките на три дни, пробата трябва да приключи в рамките на една седмица.
• Гаранции / Гаранции / Условия: Гарантираме предварително плащане.
• Поддръжка за обработка на износ / внос: Нашите услуги за експортиране и внос са EX-Factory, FOB HK, FOB Шенжен, FCA HK, FCA Шенжен и DDU чрез експресни
• Сервиз за следпродажбено обслужване: За всички проблеми, срещнати любезно, свържете се с нас, ние ще направим услугата след всяко време.
4.Технологичен лист
Материал | FR4, CEM-3, метална сърцевина, |
Свободен от халоген, Роджърс, PTFE | |
Макс. Размер за довършителни табла | 1500X610 мм |
Мин. Дебелина на борда | 0,20 мм |
Макс. Дебелина на борда | 8.0 mm |
Погребан / незрящ път (без кръстосване) | 0,1 mm |
Аспектната част | 16:01 |
Мин. Размер на пробиване (механичен) | 0,20 мм |
Толерантност PTH / отвор за притискане / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Брой слоеве | 40 |
Макс. мед (вътрешен / външен) | 6OZ / 10 OZ |
Пропускливост на пробиване | +/- 2mil |
Регистрация от слой на слой | +/- 3mil |
Мин. ширина / пространство на линията | 2.5 / 2.5mil |
BGA pitch | 8mil |
Повърхностна обработка | HASL, HASL без олово, |
ENIG, потапяне сребро / калай, OSP |
5.Application
Продуктите на Uniwell схеми са широко прилагани в c аудио устройство, електрически мощност единица, комуникационно електронно оборудване, автомобил, компютър, мощност модул, LED. Приложението е много широко
6.Little знания --- Въвеждане на алуминий PCB
Определение:
Алуминиеви печатни платки, също така наречени алуминиеви базови РСВ, метални плаки (MCPCB) PCB, изолирани метални подложки (IMS или IMPCB) PCB, термично проводими ПХБ и др. Обикновено включва еднослоен, двуслоен и многослоен.
Теория на работата:
Повърхностният монтаж на модула е подходящ за монтаж на диоди, излъчващи светлина с висока мощност (LED), които лесно разсейват топлината, генерирана от захранващите устройства.
Характеристика:
Алуминиевите печатни платки имат добра термична проводимост, а за алуминиеви основи могат да поддържат достатъчно силен електрически ток в сравнение с материала FR-4. Алуминиеви печатни платки използват SMT е много ефективна за справяне с топлинната дифузия. И може да намали обема на продукта, след това да намали цената на хардуера и монтажа. И накрая, може да намали температурата на работа на продукта и след това да удължи живота му.
Технологичен процес:
1) Нарязани дъски
2) Пробиване
3) Изображения за мокро / сухо фолио
4) Киселинно / алкално офортване
5) Silkscreen, спойка маска
6) V-рязане, ROT
7) Тестване, OSP
8) FQC-FQA-опаковка-пратка
