Алуминиева OSP платка
1. Опишете продукцията
Алуминиева OSP платка
Обща спецификация за алуминиева печатна платка
Брой слоеве: 1-2 слоя
Дебелина на плота: 0,5-3,0 мм
Дебелина на медта: 1-3 грама
Топлопроводимост: 1.0-4.0W / mK
HAL (без олово), потапяне злато / калай, OSP, позлатяване
Приложение: Уличен светодиод
Характеристика
1) Добра термична проводимост
2) По-добра механична издържливост
3) SMT
4) Намалете работната температура на продукта, удължете живота на продукта.
2. Технически капацитет на ПЦБ
Материал | FR4, CEM-3, метална сърцевина, |
Свободен от халоген, Роджърс, PTFE | |
Макс. Размер за довършителни табла | 1500X610 мм |
Мин. Дебелина на борда | 0,20 мм |
Макс. Дебелина на борда | 8.0 mm |
Погребан / незрящ път (без кръстосване) | 0,1 mm |
Аспектната част | 16:01 |
Мин. Размер на пробиване (механичен) | 0,20 мм |
Толерантност PTH / отвор за притискане / NPTH | +/- 0.0762 мм / +/- 0.05 мм / +/- 0.05 мм |
Макс. Брой слоеве | 40 |
Макс. мед (вътрешен / външен) | 6OZ / 10 OZ |
Пропускливост на пробиване | +/- 2mil |
Регистрация от слой на слой | +/- 3mil |
Мин. ширина / пространство на линията | 2.5 / 2.5mil |
BGA pitch | 8mil |
Повърхностна обработка | HASL, HASL без олово, |
ENIG, потапяне сребро / калай, OSP |
3. Информация за компанията
MCPCB, PCB алуминий или PCB платформа за повикване са печатни платки, които използват основен метал като част от топлоразпределителя на печатната платка, алуминиевите печатни платки имат добра топлопроводимост, електрическа изолация и механични свойства на обработка, това е най-доброто и евтино охлаждащи разтвори.
Unwell схемите работи с метални PCB / LED PCB в продължение на няколко години. Ние имаме натрупани богат опит и знания в производството на алуминий PCB от едностранно до двустранно, които се използват главно в LED осветление индустрия. Ние предлагаме някои от най-иновативните технологии за печатни платки и най-високи стандарти за качество в индустрията. Можете да разчитате на нас, за да отговорим на вашите нужди, от най-простите дъски до най-сложните проекти за малки количества и мащабно производство.
4.Сфери на приложение

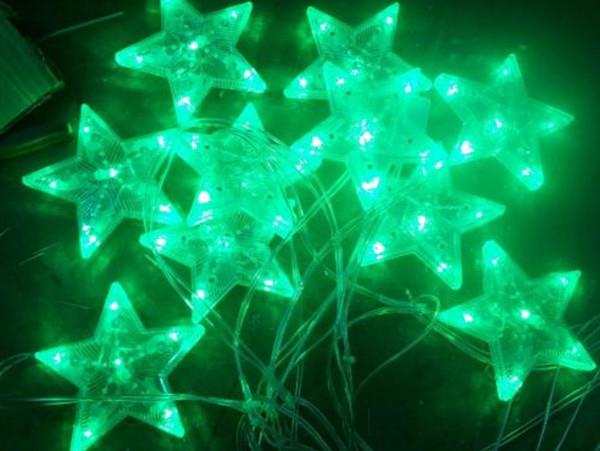

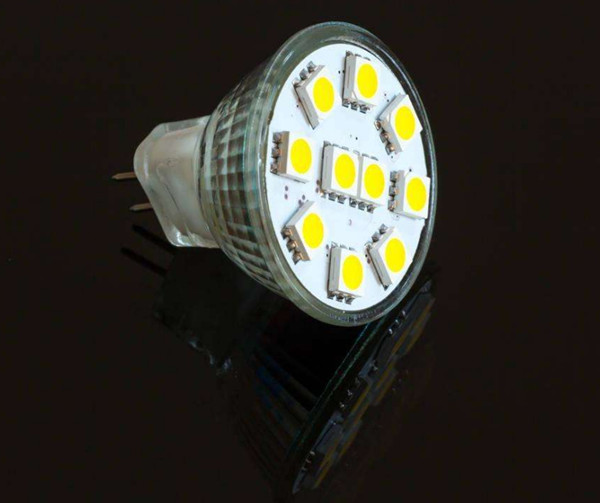

Осветление: LED с висока мощност, LED улични лампи, LED фарове
Автомобили: фарове за автомобили, осветителни системи
5. Опаковане и доставка
Опаковка
Всеки продукт с ESD чанти или го направете по ваше желание.
Предлагаме твърда външна картонена опаковка, за да гарантираме, че няма проблеми при транспортирането.
Можем да получим най-добрата цена от професионалната компания за корабоплаване с дългосрочно сътрудничество
