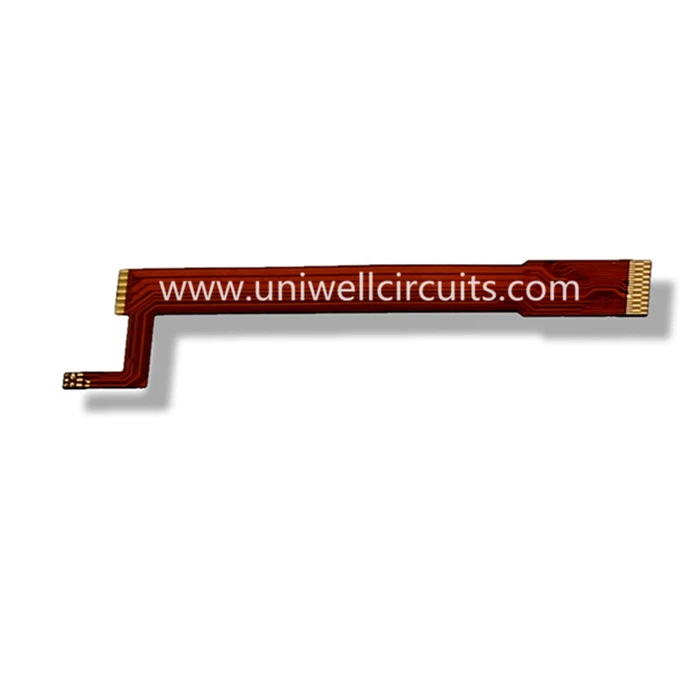

2 слоя златен пръст гъвкава платка
1.Продуктите описват
спецификация
Основни параметри: структура на материала: двустранно лепило + нискочестотно покритие от жълто покритие + (мед + лепило + високоефективна диелектрична полиимидна основа + лепило + мед)
Съпротивление: свободно да се огъва и да се върти.
Мъжки: +/- 0.03 mm
Дебелина: 0.15 мм
Укрепване: положителна и отрицателна стоманена ламарина от 0.15 мм.
Производствен процес: спояващо покритие, запушалка, покриващ слой, филмово покритие, устойчивост - заваряване тип защита.
Повърхностна обработка: злато (злато) 1 ~ 2 микроинч.
Минимална ширина на линията / разстояние на линията: 0,06 мм / 0,09 мм.
Uniwell разбират, че привеждането на продукт на пазара по своевременен и рентабилен начин може да означава всичко в бизнеса. Нашето качество, опит, обслужване и ценообразуване се съчетават, за да станат вашият ефективен и надежден електронен доставчик.

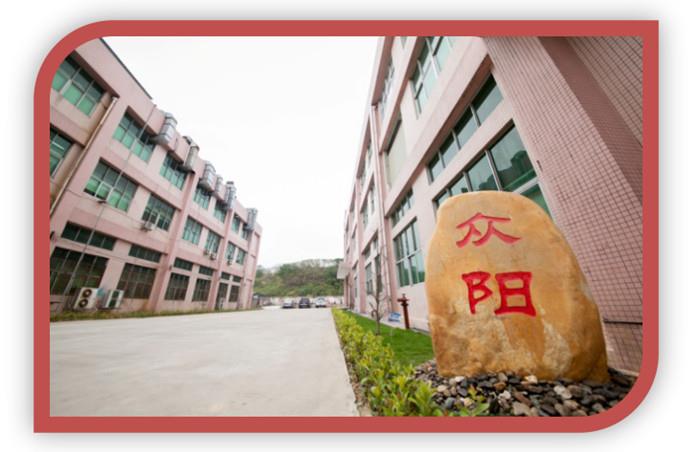

2. Информация за фирмата
Uniwell схеми Ко ООД е една от най-добрите професионални производители и доставчици, които SMT PCBA, DIP PCBA, PCBA събрание, печатни платки, FPC кабел, Polyimide FPC, твърди-гъвкави борда, въглеродно масло PCB, High Impendence PCB, ПХБ, висококачествени въглеродни ПХБ, Alumina керамични ПХБ, силициев нитрид керамични ПХБ, алуминий ПХБ в Шенжен, Китай.
Въз основа на нашата самостоятелна иновация и самостоятелно изследване, нашата компания не само възприема международни съвременни технологии, но също така въвежда усъвършенствани и модерни съоръжения и машини за изпитване от Япония и Америка. Сега сме разработили един от най-добрите производители с напреднала технология и висока якост в областта на керамични печатни платки и въглероден петрол платки.
3. Leadtime за прототип и бърз завой
Uniwell схеми FPC се съсредоточават върху прототипи, поръчки за малки и средни обеми, гъвкави и твърди бизнеси бързо растат от създаването си. Ние обслужваме нашите клиенти със силни технически R & D способности, различни видове продукти, стабилна и бърза доставка способности. Uniwell Circuits е една от най-конкурентните компании в местни висококласни нива flex & rigid борда полета. Очакваме да бъде вашият дългосрочен партньор в Китай.
Предмети | Гъвкава и твърда дъска | Еластична дъска | |||
Нормална структура | Многослойна структура | Специална структура | HDI структура | Нормална структура | |
Начален час (дни) | 6 | 8 | 10 | 12 | 3-6 |

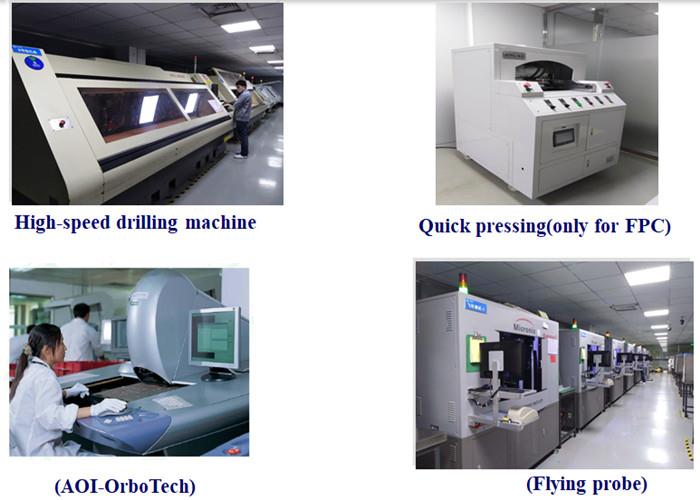

4.Разширено оборудване на производството на FPC
5.Незначителни познания --- вида на Гъвкавите ПХБ
В зависимост от приложението се предлагат няколко вида гъвкави печатни платки, като най-важните сред тях са flex, rigid-flex и гъвкавост при висока гъстота на свързване (HDI).
Гъвкави печатни платки
Това са гъвкави версии на широко разпространените твърди ПХБ с уникални възможности като гъвкавост и устойчивост на вибрации. Допълнителните функции се съчетават с обичайната надеждност, повторяемост и висока плътност, които вече се предлагат от твърди ПХБ. Основното предимство пред твърдите печатни платки е, че гъвкавите вериги имат способността да поемат триизмерни конфигурации. Едно от най-често използваните приложения на гъвкави печатни платки е като заместител на кабелните снопове.
Твърди пластмасови печатни платки
Тези ПХБ са комбинация от твърда и гъвкава, предлагаща най-доброто от двете конструкции, като същевременно добавят някои уникални възможности, които нито притежават сами. Например, типичната конфигурация на твърдо-флек ще бъде серия от твърди ПХБ, свързани с интегрални схеми на гъвкавост. Чрез интегриране на твърди области, добавени към гъвкавите части, дизайнерите могат значително да увеличат дизайнерската способност на своите схеми.
Докато твърдите участъци са отлични като твърди монтажни точки за шасито, съединителите и компонентите, гъвкавите зони предлагат динамични гъвкави зони за устойчивост на вибрации и гъвкавост. Това смесване предлага на дизайнерите множество възможности за достигане до творчески решения за най-взискателните приложения.
HDI гъвкави печатни платки
Висококачествените свързващи печатни платки са полезни, когато опциите, предлагани от типичните гъвкави вериги, не са адекватни. HDI flex схемите предлагат по-добър дизайн, оформление и опции за конструиране чрез вграждане на фини функции като микро-виа. Повишена функционалност, по-малък форм-фактор и висока плътност на гъвкавите схеми са сред техните характеристики.
Макар че използва по-тънки материали, технологията HDI осигурява по-добра надеждност, подобрена електрическа производителност и достъп до усъвършенствана употреба на IC пакети.
