Shenzhen Uniwell Circuits Co., Ltd. е един от водещите производители и доставчици на Uniwell вериги с 8 слоя твърда-гъвкава платка в Китай, също така поддържа персонализирано обслужване на ниска цена. Ако възнамерявате да закупите висококачествена 8-слойна твърда-гъвкава платка Uniwell вериги, добре дошли да получите оферта от нашата фабрика.
Физическата 8-слойна твърда-гъвкава платка структурната стабилност на твърдите печатни платки с характеристиките на огъване на гъвкавите FPC, което я прави високо-прецизен платков продукт за високи-електронни сценарии. Следва подробно обяснение на съответните основни функции и области на приложение:
Описание на продукта
слоеве

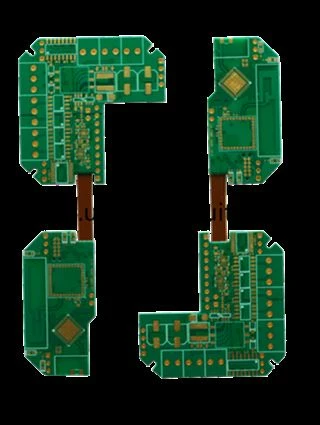

8 слоя Твърда-гъвкава дъска
структура
2 слоя гъвкав и 6 слоя твърд
Ширина на следата Разстояние между следите
7/4мил
Спояващ мост 4мил
Чрез в подложка
Основни характеристики на 8 слоя твърда гъвкава дъска
Конструктивни и технологични предимства
Ламинираната структура съдържа както твърд слой fr-4, така и гъвкав слой от полиимид (PI), които са стабилно свързани чрез нетечаща полувтвърдена компресия на листа. Той поддържа окабеляване с висока -плътност, с минимална ширина/разстояние на линиите до 3/3mil и може да постигне високопрецизен контрол на импеданса от ± 5 Ω, което значително намалява електромагнитните смущения.
Надеждност
Интегрираният дизайн намалява повече от 60% от точките на повреда на външния конектор, може да премине 100 000 теста за динамично огъване и има диапазон на температурна устойчивост, покриващ -55 градуса до 125 градуса. Той все още може да работи стабилно дълго време в тежки среди със сложни електромагнитни и високотемпературни вибрации.
Възможност за оптимизиране на пространството
Гъвкавата зона може да постигне три{0}}измерно сгъване и окабеляване, което може да намали размера на оборудването с около 40% и теглото с 30% в сравнение с традиционните напълно твърди печатни платки, като перфектно се адаптира към изискванията за проектиране на прецизно оборудване с ограничено пространство.
Основни области на приложение

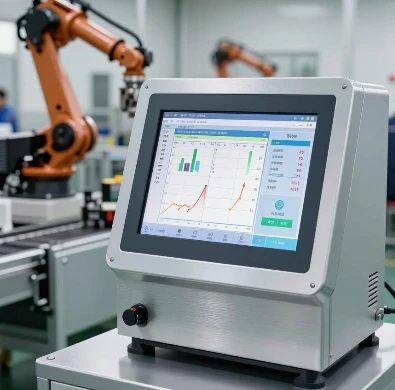

Индустриално контролно поле
Специално оптимизиран за високостабилни промишлени контролни сценарии, подходящ за оборудване за автоматизация, системи за мониторинг на мощността, промишлени шлюзове, PLC логически контролери и други продукти, поддържащи ниска кривина и висока цялост на сигнала при високи-температури и високи вибрационни индустриални среди.
Област на медицинска електроника
Подходящ за ендоскопи, кохлеарни импланти, преносими устройства за медицинско наблюдение/изображение и др., отговарящи на изискванията за медицински клас за извито окабеляване на голямо-разстояние и висока надеждност.
В областта на комуникациите и компютърните науки
Може да се приложи към сценарии като 5G комуникационни базови станции, сателитно комуникационно оборудване и високо-скоростни сървъри в центрове за данни, поддържащи високо-скоростно предаване на сигнали и отговарящи на нуждите от пренос на данни с висока честотна лента на облачни изчисления и устройства, свързани с изкуствен интелект.
В областта на битовата електроника
Адаптиране към преносими потребителски продукти, които изискват три{0}}измерно сглобяване, като структури на пантите на мобилни телефони със сгъваем екран, смарт часовници, TWS слушалки и т.н., за постигане на олекотен дизайн на устройството.
Аерокосмическо поле
Насочвайки се към суровата среда на използване на аерокосмическо оборудване от висок клас, ние предоставяме високонадеждни и леки решения за свързване на вериги, подходящи за различни видове бордови прецизни електронни модули.
Предимство на гъвкавата печатна платка
Намалено време и разходи за сглобяване и намаляване на грешките при сглобяване
Повече свобода на проектиране и гъвкавост по време на монтаж
Приложения с висока плътност и подобрен въздушен поток
Повишено разсейване на топлината и надеждност на системата
Потенциал за замяна на множество твърди платки или конектори
Идеален за динамични или високо-гъвкави приложения
Подредените FPC са перфектни при различни конфигурации
Почистване, металните части са склонни към ръжда:
3) Високото повърхностно напрежение затруднява почистването на малки празнини и цялостното отстраняване на остатъчните повърхностно активни вещества;
4) Трудност при сушене и висока консумация на енергия;
5) Цената на оборудването е висока, изисква съоръжения за пречистване на отпадъчни води и заема голяма площ.
02 Технология за почистване с половин вода
Почистването с половин вода използва главно органични разтворители и дейонизирана вода, както и почистващ агент, съставен от определено количество активни агенти и добавки. Този тип почистване е между почистването с разтворител и почистването с вода. Тези почистващи препарати принадлежат към органичните разтворители, които са запалими разтворители с високи точки на възпламеняване и ниска токсичност. Те са относително безопасни за употреба, но трябва да се изплакнат с вода и след това да се изсушат. Добавянето на 5% до 20% вода и малко количество повърхностно активно вещество към някои почистващи препарати не само намалява запалимостта, но и улеснява изплакването.
Характеристиките на процеса на полуводно почистване са:
1) Силна почистваща способност, способна да отстранява както полярни, така и не-полярни замърсители едновременно, със силна издръжливост на почистващата способност;
2) Почистването и изплакването използват два различни типа среда, като обикновено се използва чиста вода за изплакване;
3) След изплакване трябва да се изсуши.
Недостатъкът на тази технология е, че пречистването на отпадъчни течности и отпадъчни води е сложен и неразрешен проблем.
03 Няма технология за почистване
По време на процеса на заваряване се използва непочистващ флюс или спояваща паста, а след заваряване директно влиза в следващия процес без почистване. Непочистващата технология в момента е най-често използваната алтернативна технология, особено за мобилни комуникационни продукти, които основно използват непочистващи методи, за да заменят ОРВ. Понастоящем са разработени много видове непромиващи флюси за запояване както в страната, така и в международен план, като например непромиващия флюс за запояване от Beijing Jingying Company.
Непочистващият флюс за запояване може грубо да се раздели на три категории:
1) Флюс тип колофон: Спояване с инертен колофон (RMA) се използва за повторно запояване, което може да се измие.
2) Водоразтворим флюс за запояване: Почистете с вода след запояване.
3) Флюс за спояване с ниско съдържание на твърди вещества: не се изисква почистване. Технологията без почистване има предимствата на опростяване на процеса, спестяване на производствени разходи и намаляване на замърсяването.
През последното десетилетие широкото използване на непочистваща технология за запояване, непочистващ флюс и непочистваща спояваща паста беше основна характеристика на електронната индустрия в края на 20-ти век. Крайният начин за замяна на CFC е да не се почиства.
04 Технология за почистване с разтворител
Почистването с разтворители използва главно разтворимостта на разтворителите за отстраняване на замърсителите. Използвайки почистване с разтворител, поради бързото му изпаряване и силна разтворимост, изискванията към оборудването са прости. Според избраните почистващи препарати, те могат да бъдат разделени на запалими почистващи агенти и незапалими почистващи препарати. Първият включва главно органични въглеводороди и алкохоли (като органични въглеводороди, алкохоли, гликолови естери и др.), докато вторият включва главно хлорирани въглеводороди и флуорирани въглеводороди (като HCFC и HFC).
